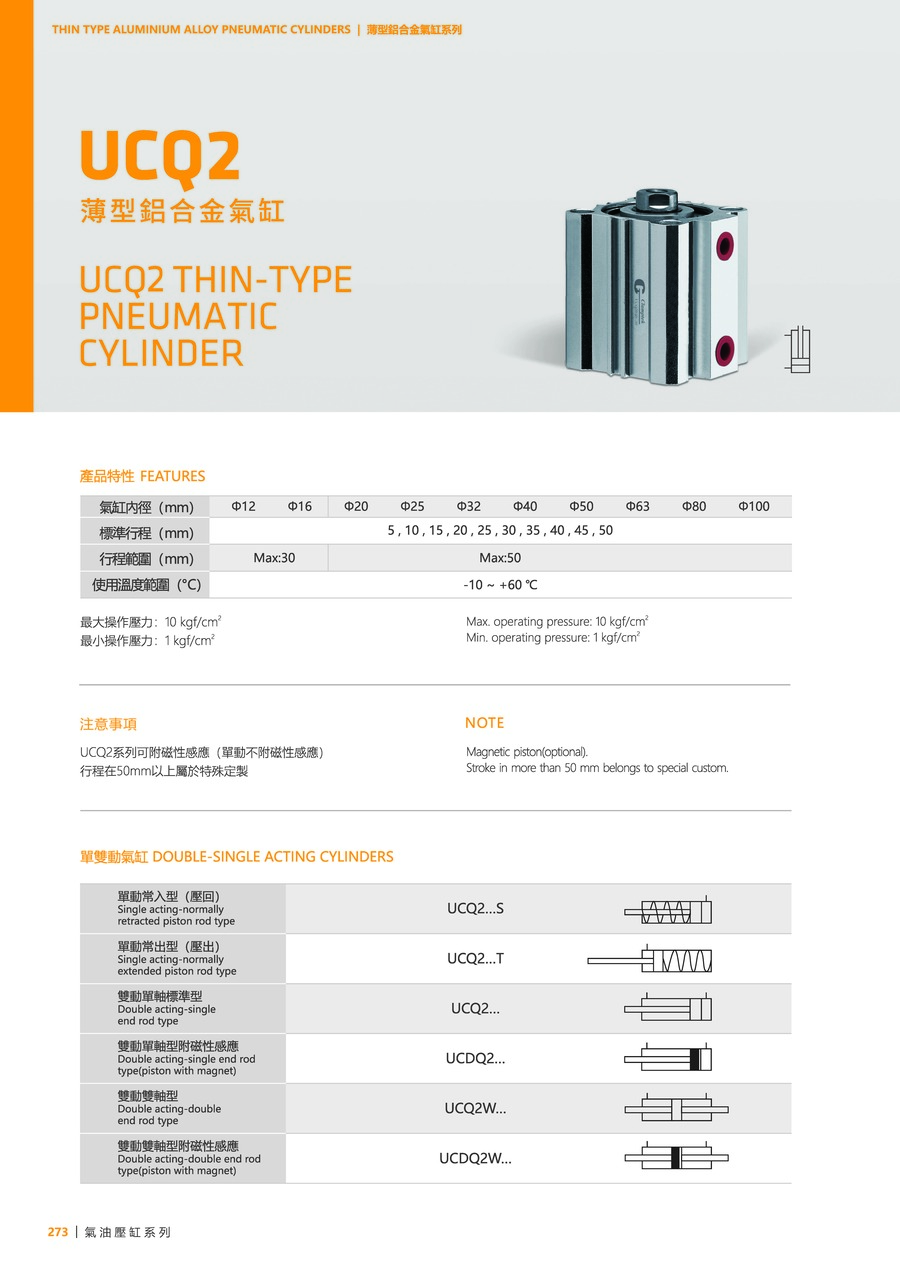

UCQ2

Thông tin sản phẩm

Áp suất vận hành tối đa：10 kgf/cm²
Áp suất vận hành tối thiểu：1 kgf/cm²

Lưu ý：
Series UCQ2 có cung cấp cảm ứng từ. (tác động đơn không có)
Hành trình trên 50mm cần tùy chỉnh đặc biệt.

Sử dụng chất lưu：
Khí nén khô được lọc

Ký hiệu đơn hàng

（Ví dụ：UCDQ2WB20-10-SMD-A73*2）

UC	Series	UC
D	Cảm ứng từ	Trống: không có cảm ứng từ, D: có cảm ứng từ
Q2W	Thanh piston	Q2: Trục đơn, Q2W: Hai trục
B	Phương thức lắp đặt	A: Ren trong ở cả hai đầu, B: Xuyên lỗ (tiêu chuẩn)
20	Đường kính xi lanh	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
10	Hành trình	5, 10, 15, 20, 25, 30, 35, 40, 45, 50
S	Loại hoạt động	Trống: tác động kép, S: tác động đơn(nhấn trở lại), T: tác động đơn(nhấn ra)
M	Loại đầu trục	Trống: Ren trong, M: Ren ngoài
D-A73	Công tắc tiệm cận	D-A72: AC220V 5-10mA, D-A73: DC24V 5-40mA AC100V 5-20mA
2	Số lượng	1:1 cái, 2:2 cái

Thông số kỹ thuật

Model	UCQ2-12	UCQ2-16	UCQ2-20	UCQ2-25	UCQ2-32	UCQ2-40	UCQ2-50	UCQ2-63	UCQ2-80	UCQ2-100
Đường kính trong xi lanh(mm)	Ø12	Ø16	Ø20	Ø25	Ø32	Ø40	Ø50	Ø63	Ø80	Ø100
Hành trình tiêu chuẩn(mm)	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50
Hành trình(mm)	Max: 30	Max: 30	Max: 50	Max: 50	Max: 50	Max: 50	Max: 50	Max: 50	Max: 50	Max: 50
Nhiệt độ sử dụng(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
