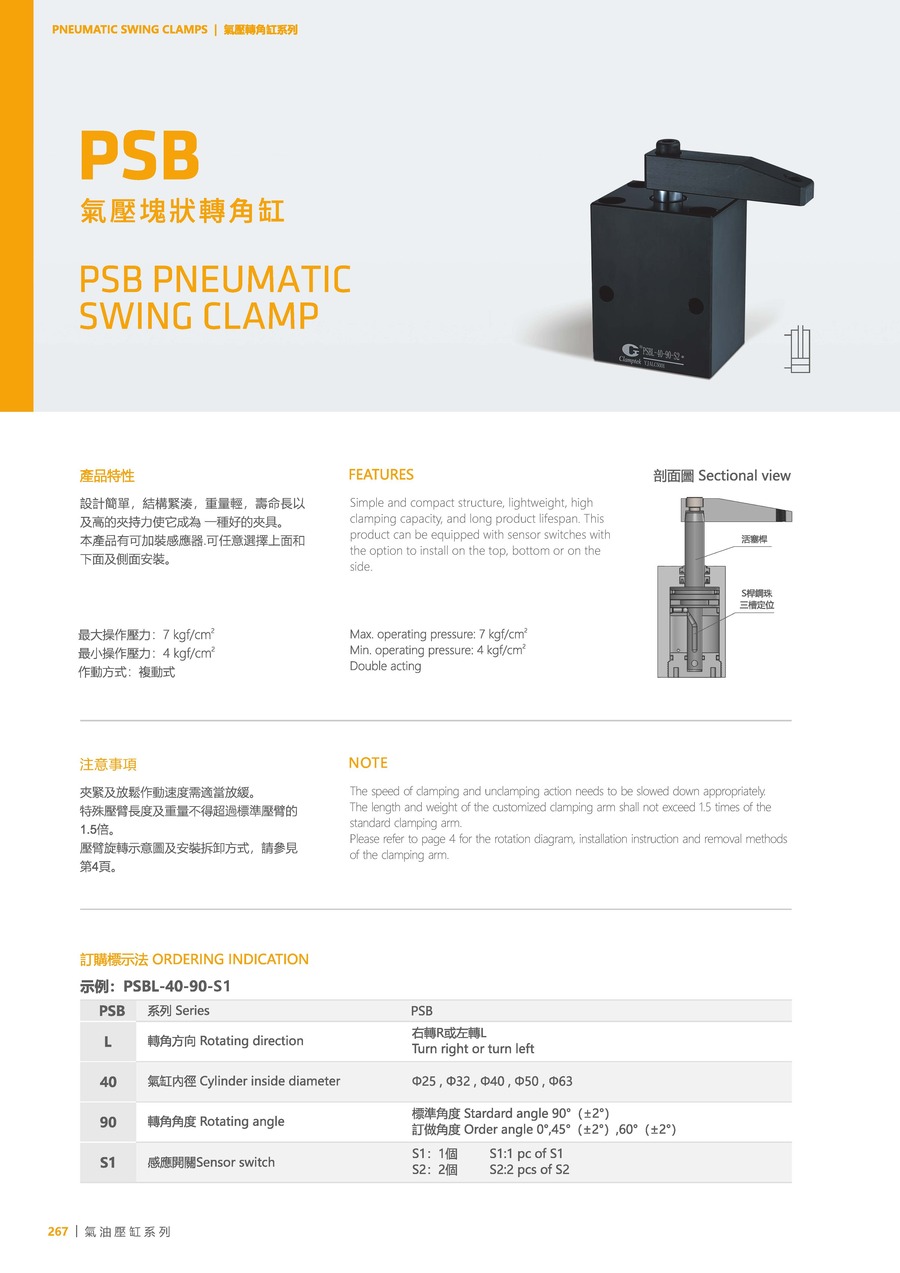

PSB

Thông tin sản phẩm

Thiết kế đơn giản, cấu trúc chặt chẽ, cân nhẹ, tuổi thọ sử dụng dài và lực kẹp lớn cho nó trở thành một bộ gá kẹp tốt.
Sản phẩm này có thể lắp đặt bộ cảm biến theo yêu cầu, có thể lắp đặt ở mặt trên, mặt dưới và mặt nghiêng theo yêu cầu.

Áp suất vận hành tối đa：7 kgf/cm²
Áp suất vận hành tối thiểu：4 kgf/cm²
Tác động：Tác động kép

Lưu ý：
Sử dụng tốc độ chậm khi kẹp chặt và thả lỏng
Chiều dài và trọng lượng của cánh tay kẹp đặc biệt không được vượt quá 1.5 lần so với cánh tay kẹp tiêu chuẩn.
Vui lòng tham khảo câu hỏi thường gặp để thay đổi cánh tay kẹp xoay

Sử dụng chất lưu：
Khí nén khô được lọc

Ký hiệu đơn hàng

（Ví dụ：PSBL-40-90-S1）

PSB	Series	PSB
L	Hướng xoay	R: phải, L: trái
40	Đường kính xi lanh	Ø25, Ø32, Ø40, Ø50, Ø63
90	Góc xoay	Góc tiêu chuẩn: 90°(±2°), góc tùy chỉnh: 0°, 45°(±2°), 60°(±2°)
S1	Cảm biến đóng mở	S1: 1cái, S2: 2cái

Thông số kỹ thuật

Model	PSB-25	PSB-32	PSB-40	PSB-50	PSB-63
Lực kẹp lý thuyết(7kgf/cm²)	24	42	74	116	196
Hành trình xi lanh quay(mm)	13	16	15	17	15
Hành trình kẹp chặt (mm)	14	14	15	15	15
Tổng hành trình(mm)	27	30	30	32	30
Dung tích kéo vào(cm³)	9.1	18.06	31.68	52.8	84.06
Dung tích đẩy ra(cm³)	13.26	24.12	37.68	62.82	93.48
Diện tích chịu nén kéo vào(cm²)	3.37	6.02	10.56	16.5	28.02
Diện tích chịu nén đẩy ra(cm²)	4.91	8.04	12.56	19.63	31.16
Nhiệt độ sử dụng(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
