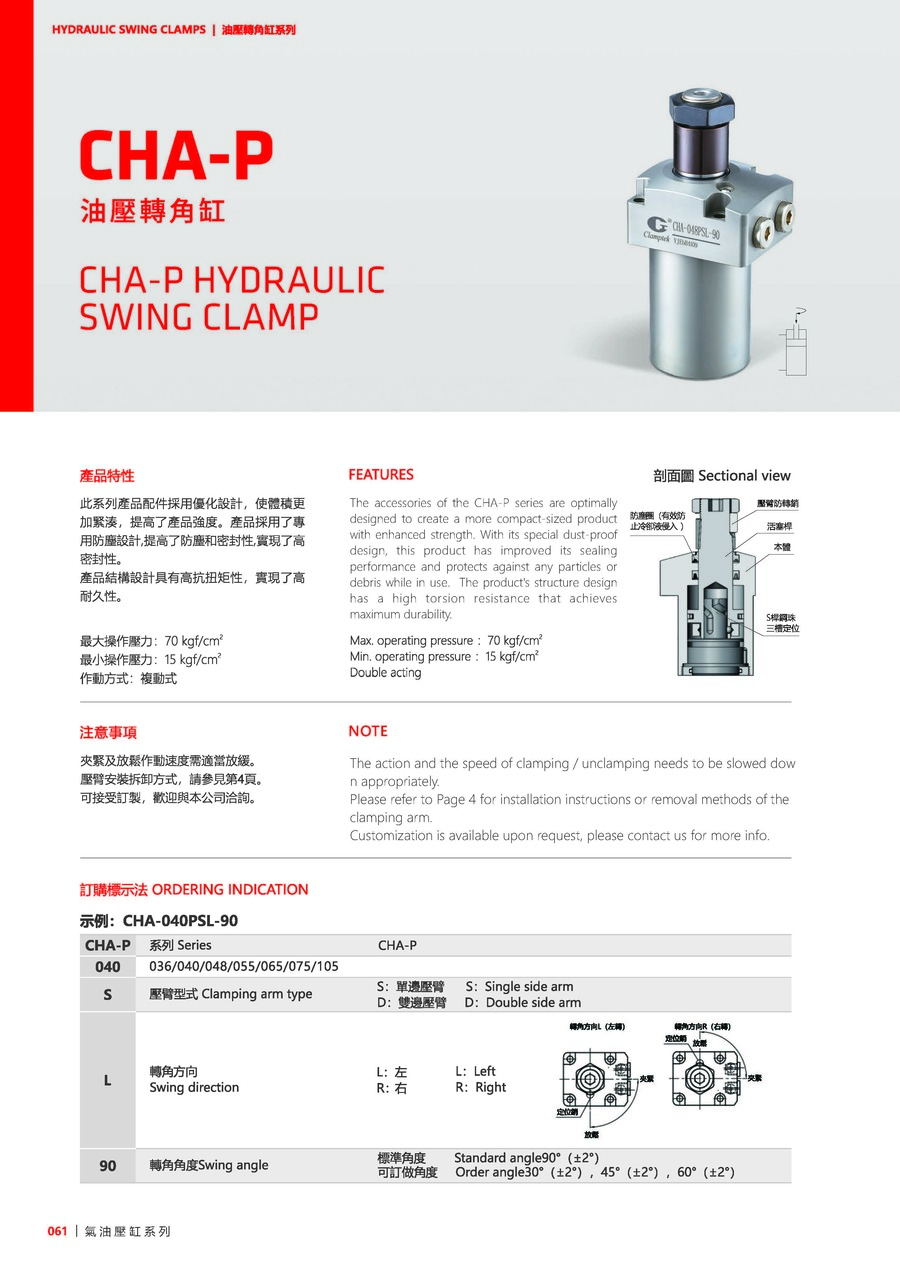

CHA-P

Thông tin sản phẩm

Các phụ tùng của dãy sản phẩm này đều áp dụng thiết kế ưu hóa, cho dung tích chặt chẽ, nâng cao cường độ của sản phẩm.
Sản phẩm đã áp dụng thiết kế chống bụi chuyên nghiệp, nâng cao tính chống bụi và độ kín, đã thực hiện độ kín cao.
Thiết kế kết cấu sản phẩm có cường độ chống xoắn cao, đã thực hiện độ bền lâu.

Áp suất vận hành tối đa：70 kgf/cm²
Áp suất vận hành tối thiểu：15 kgf/cm²
Tác động：Tác động kép

Lưu ý：
Sử dụng tốc độ chậm khi kẹp chặt và thả lỏng
Vui lòng tham khảo câu hỏi thường gặp để thay đổi cánh tay kẹp
Vui lòng liên hệ đặt hàng theo yêu cầu

Sử dụng chất lưu：
Tương đương với dầu thủy lực có cấp độ nhớt ISO-VG-32

Ký hiệu đơn hàng

（Ví dụ：CHA-040PSL-90）

CHA-P	Series	CHA-P
040	-	036, 040, 048, 055, 065, 075, 105
S	Loại cánh tay kẹp	S: cánh tay kẹp một bên, D: cánh tay kẹp hai bên
L	Hướng xoay	L: trái, R: phải
90	Góc xoay	Góc tiêu chuẩn: 90°(±2°), góc tùy chỉnh: 30°(±2°), 45°(±2°), 60°(±2°)

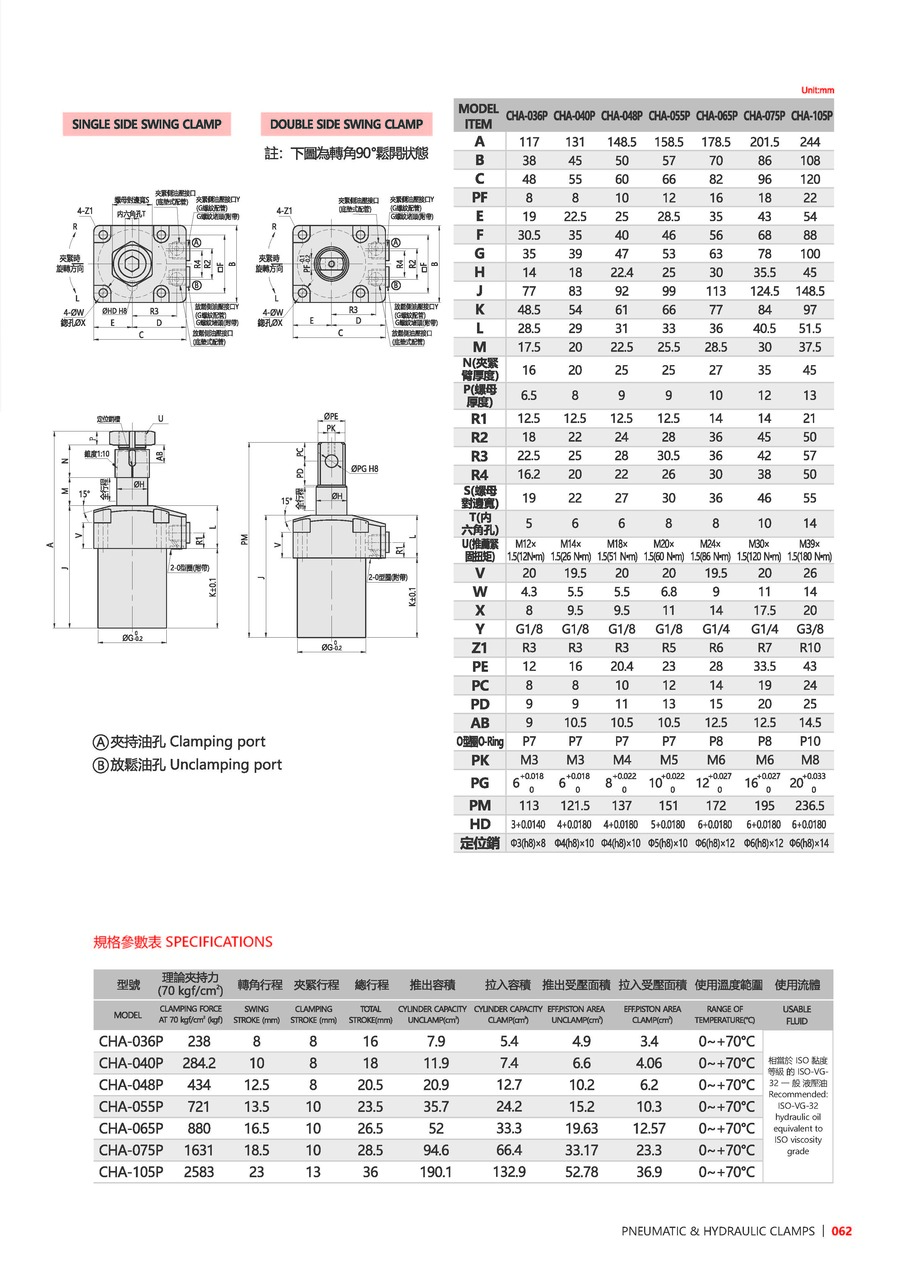

Thông số kỹ thuật

Model	CHA-036P	CHA-040P	CHA-048P	CHA-055P	CHA-065P	CHA-075P	CHA-105P
Lực kẹp lý thuyết(70kgf/cm²)	238	284.2	434	721	880	1631	2583
Hành trình xi lanh quay(mm)	8	10	12.5	13.5	16.5	18.5	23
Hành trình kẹp chặt (mm)	8	8	8	10	10	10	13
Tổng hành trình(mm)	16	18	20.5	23.5	26.5	28.5	36
Dung tích đẩy ra(cm³)	7.9	11.9	20.9	35.7	52	94.6	190.1
Dung tích kéo vào(cm³)	5.4	7.4	12.7	24.2	33.3	66.4	132.9
Diện tích chịu nén đẩy ra(cm²)	4.9	6.6	10.2	15.2	19.63	33.17	52.78
Diện tích chịu nén kéo vào(cm²)	3.4	4.06	6.2	10.3	12.57	23.3	36.9
Nhiệt độ sử dụng(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
